Проигрыватель винила состоит из корпуса (плинта) с ножками и крышкой, опорного диска с матом, привода с мотором, тонарма с противовесом и головки звукоснимателя — картриджа с иглой; во многих моделях есть ещё встроенный фонокорректор. Игла читает канавку, картридж превращает её колебания в слабый электрический сигнал, а фонокорректор и усилитель делают его громким. Колонки или наушники — уже отдельные устройства.
Ниже — каждая часть простыми словами: зачем она нужна, что с ней бывает и где прочитать подробнее. Это оглавление для всех наших статей о проигрывателях.
Как проигрыватель делает звук
Звук на пластинке записан в виде спиральной канавки с микроскопическими изгибами. Игла скользит по ней и колеблется, повторяя изгибы. Картридж превращает эти колебания в очень слабый электрический сигнал. Фонокорректор усиливает его и выравнивает частоты, ведь при записи пластинки басы ослабляют, а верха поднимают — подробнее в статье фонокорректор: что это и нужен ли он. Дальше сигнал идёт в усилитель и колонки: как их выбрать, объясняет статья как выбрать усилитель и колонки.
Весь путь от канавки до сигнала в классическом проигрывателе аналоговый: звук нигде не превращается в цифру. Исключение — модели с USB-выходом или Bluetooth, где сигнал оцифровывают уже после фонокорректора. Поэтому качество каждого звена, от иглы до кабеля, слышно в итоговом звуке.
Если вы только выбираете первый проигрыватель, начните со статьи как выбрать первый проигрыватель и не испортить пластинки.
Корпус, ножки и крышка
Плинт — основание, на котором держатся все узлы. Его задача — не пропускать вибрации к игле: шаги по полу или звук колонок могут превратиться в гул и дребезг. Как с этим бороться, разбирает статья вибрация и резонанс проигрывателя. Ножки часто регулируются по высоте, чтобы выставить проигрыватель строго по уровню. Где его лучше поставить — в статье где поставить виниловый проигрыватель, а нужна ли крышка — в статье нужна ли крышка проигрывателю.
Опорный диск, мат и клэмп
Опорный диск вращает пластинку. Массивный и ровный диск помогает держать скорость стабильной. Сверху лежит мат — коврик из резины, войлока или пробки, который защищает пластинку и гасит вибрации; о выборе — статья какой слипмат выбрать. Иногда пластинку дополнительно прижимают грузом — клэмпом: нужен ли он, разбирает статья нужен ли клэмп для винила. Все три детали вместе описаны в статье тонарм, мат и прижим-клэмп.
Привод и скорость
Есть три основных типа привода. В ременном мотор стоит в стороне от диска и вращает его через эластичный пассик. В прямом диск сидит прямо на моторе. Третий, роликовый, встречается реже: мотор передаёт вращение через резиновый ролик. Прямой привод придумал инженер компании Matsushita Сюити Обата, а первым проигрывателем с ним на рынке стал Technics SP-10 в 1969 году. Что выбрать сегодня, объясняет статья ременный или прямой привод, а если пассик растянулся — статья как заменить ремень.
Привычные скорости — 33⅓ и 45 оборотов в минуту. Большинство альбомов играет на 33⅓, но многие синглы и аудиофильские издания режут на 45. Например, 12-дюймовый сингл Queen — Bohemian Rhapsody (12″) к 50-летию песни выпущен на 45 оборотах. Точность скорости проверяют стробоскопом — статья как настроить скорость проигрывателя; если звук «плывёт», читайте статью детонация проигрывателя. Старые пластинки на 78 оборотов — отдельная история: пластинки 78 оборотов.
Тонарм
Тонарм — подвижная «рука», которая ведёт картридж по пластинке. На конце у него головка-держатель (хедшелл), сзади — противовес. Противовесом выставляют силу прижима иглы, а отдельной регулировкой — антискейтинг, который не даёт игле прижиматься к внутренней стенке канавки. Как настроить оба параметра, разбирает статья прижим иглы и антискейтинг.
У многих тонармов есть микролифт — рычаг, который плавно опускает и поднимает иглу. Как пользоваться им и ставить иглу вручную, объясняет статья как правильно поставить иглу на пластинку. В автоматических моделях тонарм сам встаёт на пластинку и возвращается на место — сравнение в статье автоматический или ручной проигрыватель. Если игла прыгает, начните со статьи что делать, если пластинка заедает.
Картридж и игла

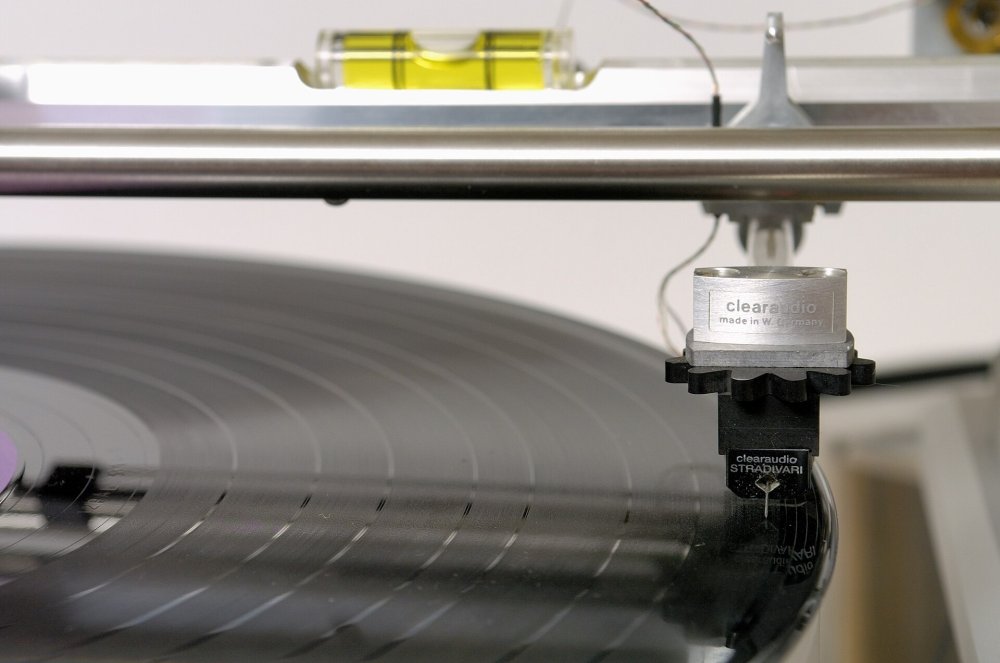

Картридж (головка звукоснимателя) — маленький генератор, который превращает движение иглы в сигнал. Самые распространённые типы — MM и MC, они по-разному устроены и требуют разного фонокорректора: MM или MC картридж. Игла — алмазный наконечник, который касается канавки. Она изнашивается и требует замены — статьи иглы и картриджи: когда менять и как выбрать иглу. Форма заточки влияет на то, как игла читает канавку: сферическая, эллиптическая, Shibata. А чистить иглу нужно регулярно: как чистить иглу.
Фонокорректор и подключение
Фонокорректор бывает встроенным или отдельным. Встроенный удобен: проигрыватель можно подключить прямо к усилителю или активным колонкам. Как это сделать — статьи как подключить проигрыватель к колонкам и ресиверу и как подключить винил к активным колонкам. Есть модели с Bluetooth — стоит ли брать, со встроенными колонками — плюсы и минусы, а про умную колонку есть отдельный разбор: можно ли подключить проигрыватель к Яндекс Станции.
Если из колонок слышен гул, частая причина — заземление: гудит проигрыватель: как убрать гул. Про питание — статья нужен ли сетевой фильтр.
Усилитель и колонки
Проигрыватель — только начало тракта. Хотите лампу — читайте нужен ли ламповый усилитель. Колонки расставляют равносторонним треугольником со слушателем — как расставить колонки. Если звук получился тонким и без баса, разберитесь по статье почему проигрыватель звучит тонко.
Как проверить всю систему
Удобнее всего — на знакомой пластинке с хорошо записанным звуком. Такие альбомы мы собрали в статье записи с эталонным звуком. Из наличия подойдут Pink Floyd — The Dark Side Of The Moon (LP) — юбилейное издание на 180-граммовом виниле, где Speak To Me, Time и Money проверяют и детали, и пространство, — и Daft Punk — Random Access Memories (2LP) с Get Lucky и Giorgio By Moroder.
Уход и срок службы
Проигрыватель живёт долго, если за ним ухаживать. Нужно ли его смазывать, объясняет статья нужно ли смазывать проигрыватель, сколько он служит — сколько служит виниловый проигрыватель, а на что смотреть при покупке старого аппарата — стоит ли покупать винтажный проигрыватель.
Итог
Проигрыватель — это корпус, диск с матом, привод, тонарм с противовесом, картридж с иглой и часто встроенный фонокорректор. Каждая часть влияет на звук: диск отвечает за скорость, тонарм и прижим — за то, как игла ведёт канавку, картридж — за качество сигнала. Зная устройство, проще выбрать модель и настроить её, а при неполадке — понять, какой узел проверить первым: от натяжения пассика до чистоты иглы.
Частые вопросы
Из каких частей состоит проигрыватель винила?
Основные части — корпус (плинт) с ножками и крышкой, опорный диск с матом, мотор с приводом, тонарм с противовесом и картридж с иглой. Во многих моделях есть встроенный фонокорректор. Чтобы услышать звук, к проигрывателю подключают усилитель с колонками или активные колонки.
Что такое тонарм?
Тонарм — подвижная «рука» проигрывателя, которая держит картридж с иглой и ведёт его по пластинке. Сзади у тонарма противовес, которым выставляют силу прижима иглы, рядом — регулировка антискейтинга и рычаг микролифта. В автоматических моделях тонарм сам опускается на пластинку и возвращается.
Чем картридж отличается от иглы?
Игла — алмазный наконечник, который касается канавки и колеблется. Картридж, или головка звукоснимателя, — корпус с механизмом, который превращает эти колебания в электрический сигнал. Иглу со временем меняют из-за износа, а картридж меняют реже — например, когда хотят улучшить звук.
Зачем проигрывателю фонокорректор?
Сигнал с картриджа очень слабый, а при записи пластинки басы ослабляют и поднимают верхние частоты. Фонокорректор усиливает сигнал и возвращает правильный баланс частот. Он бывает встроенным в проигрыватель или отдельным; без него звук будет тихим и тонким.
Какой привод лучше: ременной или прямой?
У каждого свои плюсы. Ременной привод хорошо изолирует мотор от диска и популярен в домашних моделях. Прямой привод быстро разгоняется и держит скорость, поэтому его любят диджеи. Первым проигрывателем с прямым приводом стал Technics SP-10 1969 года.
